  라디에이터 콘덴서 위치 차이 - 카프로클럽
작성자 권영호
작성일 2019-09-17 (화) 01:02

라디에이터 콘덴서 위치 차이
안녕하세요 자동차 라디에이터와 콘덴서의 역할은 알고 있는데 차량에 어떻게 위치해있는지 애매합니다.

잘 모르는 제가 볼 때 둘의 모습은 거의 비슷해보이고 차 범퍼 탈거 후의 사진을 봐도 이게 라디에이터인지 콘덴서인지 잘 모르겠네요.
두 부품이 범퍼 뒷 부분에 겹쳐져있나요? 아니면 따로 있는 건가요?? 아니면 상단 하단 이런 식으로 나뉘어져있나요?

에어컨 컨덴서는 파이프가 연결되고 라디에터는 냉각수가 흘러야 하므로 굵은 고무호스가 채결되어 있다. 이것을 구분하지 못한다는 것은 요령부재 탓이다.

안녕하세요.
세밀하게 보는 요령이 부족하여 구분하기 어려운 것입니다. ​

라디에터는 물이 흘러가는 곳이고 냉각수 온도를 낮춰주는 곳이지요?
콘덴서는 에어컨 개스의 흐름 통로이면서 냉각기 아니겠습니까? ​
에어컨용 콘덴서는 에어컨 개스가 흘러야 하니 파이프가 연결되어 있을 것 아니겠어요? 그러나 라디에터는 고무호스가 연결되어 있어요.

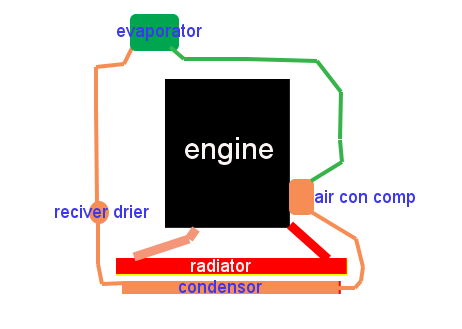

아래 이미지 참조하세요.
차량마다 리시버드라이어의 위치가 또 콤프레서 역시 약간의 차이는 있지만 개략적 콘덴서와 라디에터의 구분 정도는 가능하겠기에 그려 보았어요.
부디 마음에 드는 답변이 되었으면 합니다.
